SMT貼片加工需要哪些設備
SMT貼片加工在加工過程中，需要利用一些生產設備完全組裝電路板，測試smt貼片加工廠的加工能力也取決于其生產設備和生產設備的性能。
1、錫膏印刷機
現代錫膏印刷機一般由裝版、加錫膏、壓印、輸電基板等機構構成。其工作原理是，首先將印刷的電路板固定在印刷定位臺上，然后用印刷機的左右刮刀將錫膏和紅色膠水通過鋼網向?qū)?yīng)的焊盤泄漏，將泄漏均勻的PCB通過傳輸臺輸入貼片機進行自動貼片。

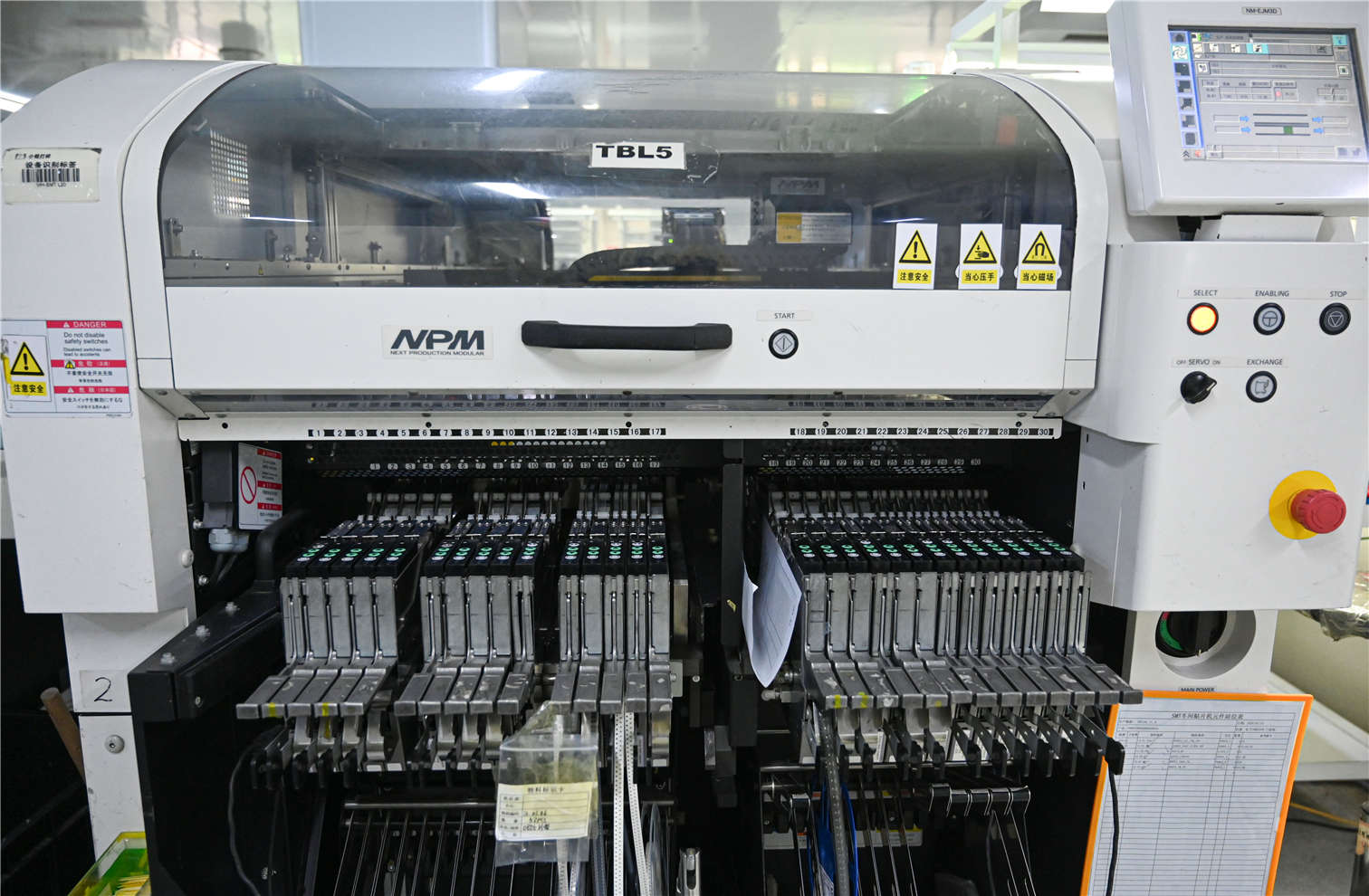

2、貼片機
貼片機：又稱貼片機、表面貼片系統(SurfaceMountSystem)，在生產線上配置在奶油印刷機后，是通過移動貼片機正確配置表面貼片機的生產設備。根據安裝精度和安裝速度，通常分為高速和普通速度。
3、回流焊接
回流焊接內部有加熱電路，將空氣和氮?dú)饧訜岬阶銐蚋叩臏囟群螅迪蛞呀?jīng)貼好零件的PCB板，使零件兩側的焊料融化后與主板粘接。該工藝的優點是溫度容易控制，焊接中也可以避免氧化，生產加工成本也容易控制。
4、AOI檢測器
AOI全稱utomaticOptic原理檢測焊接生產中常見缺陷的生產設備。AOI是一種新興的測試技術，但發展迅速，很多廠家都推出了AOI測試設備。自動檢測時，機器通過照相機自動掃描PCB，收集圖像，測試的焊點與數據庫中合格的參數進行比較，通過圖像處理檢測出PCB的缺陷，通過顯示器或自動顯示缺陷/顯示，由維護人員修理。
5、零件剪腳機
用于剪腳和變形插腳部件。
6、波峰焊接
峰值焊接是使插件板的焊接面直接接觸高溫液體焊接達到焊接目的，其高溫液體焊接保持斜面，由于特殊裝置使液體焊接形成類似波浪的現象，因此被稱為峰值焊接，其主要材料是焊接棒。
以上的這些內容就是關于SMT貼片加工需要哪些設備的相關內容，如果您想要了解更多關于SMT貼片加工的相關內容，歡迎聯系在線客服，我們必將竭誠為您服務。
