PCB布局和組裝

任何設計的第一步都是創建電路圖。一旦電路圖完成，PCB設計和布局階段開始。任何電路都設計在紙上或電路設計軟件中，以便于理解，但PCB設計不必滿足此要求。盡管電路圖和PCB設計上的連接保持不變， PCB布局功能更強大，旨在節省空間并遵循不同的指導原則。

有許多不同類型的軟件可以幫助PCB設計和布局。 ADS或ARES等軟件可以在給出電路圖時自動創建PCB布局，但對于更復雜的設計，布局必須手動完成以確保優化。連接可以手動路由或取決于PCB布局軟件，它們可以手動完成。

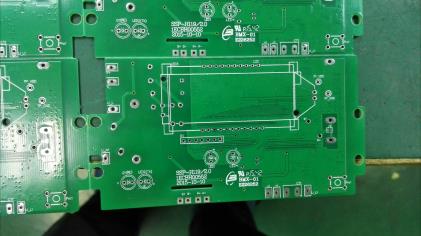

PCB布局和SMT貼片表面貼裝技術

PCB布局的類型
有許多不同類型的PCB布局。高頻RF PCB的PCB布局與數字應用的傳統樣式PCB布局不同。因此，廣泛地分類，我們有數字PCB布局，RF PCB布局，天線布局和電源布局。所有不同類型的布局都有其自己的指導方針，例如在RF中需要遵循的指導方針，我們必須將傳輸線路中的反射保持在最低限度，并確保沒有傳輸線路彼此靠近而影響信號。另一方面，在任何數字應用的PCB布局中，我們都盡可能使銅軌盡可能靠近以節省空間并降低成本。同樣的天線布局，我們必須最大限度地增加和電源的任何PCB布局，散熱是主要關注的問題。

PCBASMT

布局和設計和布局完成后，PCB組裝過程開始。 PCB是使用任何選擇的材料創建的，最常見的是FR4。使用各種裝配工藝（例如表面安裝技術或通孔結構）將電子元件安裝到PCB上。所使用的組件也應該與所用的組裝過程兼容。

PCBA的選擇
PCB組裝的選擇取決于PCB設計的復雜程度。表面貼裝組裝技術越來越受歡迎，因為它有助于小型化任何PCB。對于高頻射頻印刷電路板，表面貼裝組件可降低噪音和反射，對于任何不適用這些限制條件的印刷電路板，我們都會選擇能夠最大限度降低成本的印刷電路板組件。

布局和組裝的成本比較
深圳市銘華航電SMT貼片加工廠:布局成本完全取決于PCB設計的復雜性。對于多層高速設計，布局成本非常高。這種成本包括這種布局所需的工具和雇用有能力的設計師的成本。裝配成本取決于所用裝配工藝的類型和質量。布局和設計的成本也相互依賴。另外，如果布局不好，組裝成本可能會更高，而更好的PCB布局可以降低組裝和生產成本。
