自己動手DIY制作PCBA樣板打樣的方法
如果您自己的是動手能力強的可以進行自己動手DIY制作PCBA樣板打樣的方法

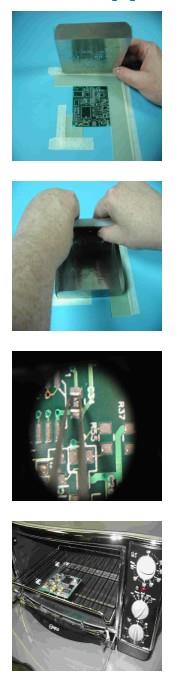

單擊以放大步驟1 - 設置原型鋼網模板
1.將大型L形板支架放在平坦的表面上并將其粘貼以防止其移動。
2.將PCB放入電路板支架中。
3.將小型L形板固定器放在PCB旁邊并將其粘貼，以防止移動。
4.將模板對準PCB SMT焊盤圖案（SMT焊盤）。
5.將原型模板粘貼在大型L形板支架上。
點擊放大步驟2 - 使用原型模板涂抹焊膏
1.將焊膏放在模板上，使其位于孔圖案的一側。
2.將吸水扒刀片放在焊膏外面的模板上。將其從垂直方向傾斜15至20度（朝向焊膏）并將其拖動并將焊膏拖過孔圖案。在刮刀上對模板施加輕微到中等壓力。小心地將模板從PCB上抬起（UP）。
單擊可放大步驟3 - 放置SMT組件
使用鑷子或手動真空放置工具將SMT部件放置在PCB上。如果SMT部件位于PCB的兩側，則首先使用最小的SMT部件填充側面。在填充和回流后，在側面重復使用較大SMT部件的過程。這個順序將使最大和最重的部件在回流期間倒掛，減少它們掉落的可能性。
點擊放大第4步 - 回流PCB
1.預熱烤面包機回流爐至少五分鐘。
2.將烤箱設置為烘烤并將溫度設置為最高烘烤溫度設置（450至500 degs F）。
3.在將PCB放入烤箱之前，用刀片或鋒利的刀片切割一塊溫度標記（413 degs F），然后將其放在靠近大型組件（PLCC或QFP）的板表面上。確保您可以通過烤箱門看到溫度標記。
4.當溫度標記熔化時，將電路板從烤箱中取出。
